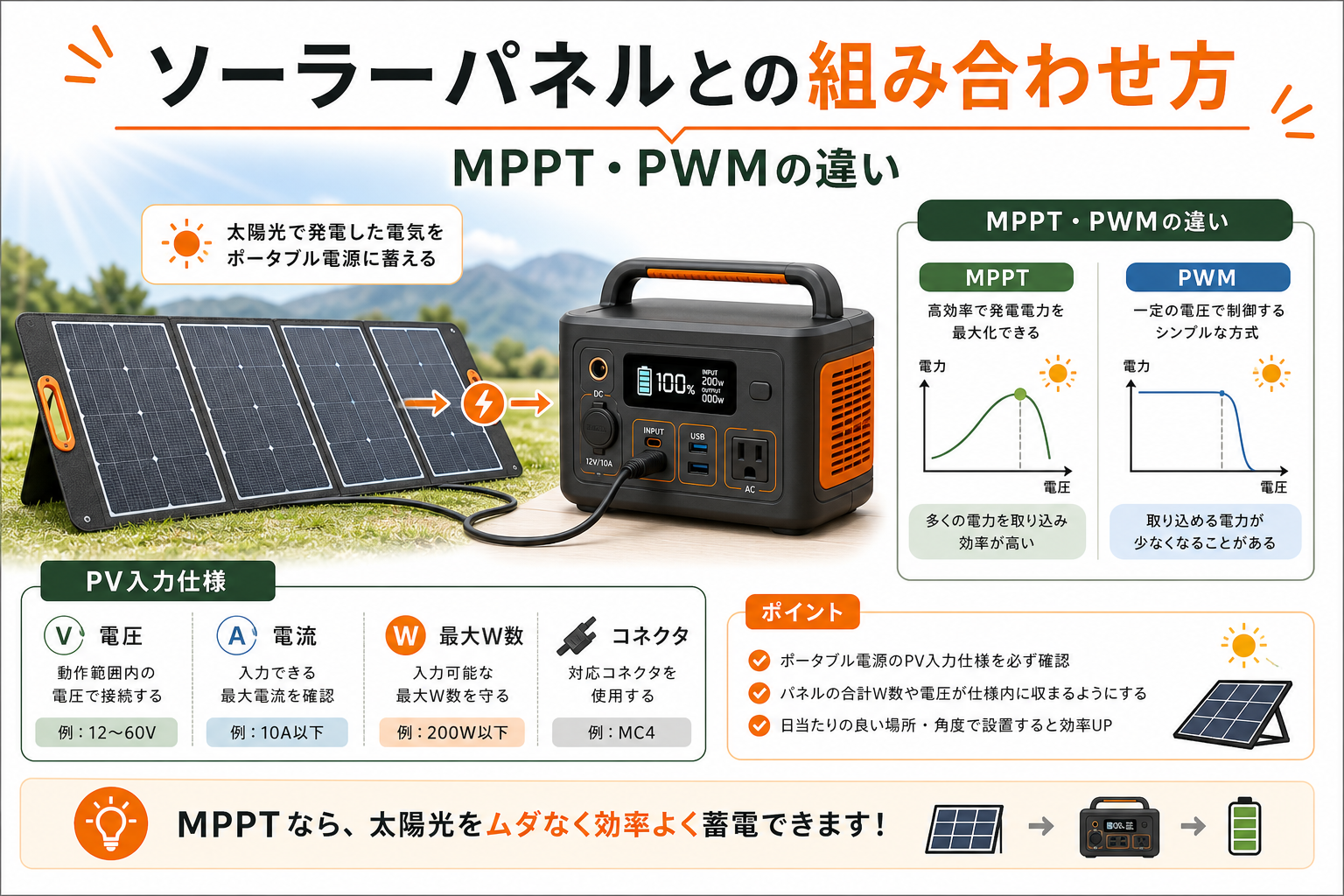

ソーラーパネルとの組み合わせ方 MPPT・PWMの違いとポータブル電源で見るべき入力仕様

「ポータブル電源にソーラーパネルをつなぎたいけど、どのパネルを選べばいい？」「MPPTとPWMって何が違うの？」「100Wパネルを買えば本当に100Wで充電できる？」

ポータブル電源を防災やキャンプで使うなら、ソーラーパネル充電はとても魅力的です。コンセントが使えない場所でも、晴れていれば電力を補充できます。停電が長引いたときにも、スマートフォン、LEDライト、扇風機、小型家電を動かすための電力を少しずつ回復できる可能性があります。

ただし、ソーラーパネルは「出力W数だけ見て買えばOK」というものではありません。ポータブル電源側のPV入力電圧・入力電流・最大入力W数に合っているか、コネクタやケーブルが対応しているか、直列・並列接続が安全な範囲に収まるかを確認する必要があります。

さらに、ソーラー充電の効率に関わる言葉としてMPPTとPWMがあります。どちらもソーラーパネルからバッテリーへ充電するための制御方式ですが、仕組みや得意な条件が異なります。最近のポータブル電源ではMPPT方式を採用する製品が多く、製品ページでも「MPPT制御」「MPPTチャージコントローラー搭載」といった表記を見かけます。

この記事では、MPPT・PWMの違いを初心者向けに整理しながら、ポータブル電源とソーラーパネルを組み合わせるときに見るべき仕様、失敗しやすいポイント、発電量の現実的な見積もり方まで解説します。

まず結論：ポータブル電源では「PV入力仕様」を最優先で見る

MPPTとPWMの違いを理解することは大切ですが、ポータブル電源とソーラーパネルを組み合わせるときに最初に見るべきなのは、ポータブル電源側のソーラー入力仕様です。

たとえば、ポータブル電源の仕様に「ソーラー入力：11〜60V、最大15A、最大500W」と書かれている場合、ソーラーパネル側の電圧がこの範囲に収まる必要があります。特に注意したいのが、パネルの開放電圧（Voc）です。Vocは負荷をつないでいないときの最大に近い電圧で、低温時には上がることがあります。直列接続では電圧が足し算されるため、上限を超えないか慎重に確認します。

一方、最大入力W数は「そこまでなら受け取れる」という上限です。200Wパネルをつないでも、曇り、角度、気温、影、ケーブル損失などによって、条件によっては実際の入力が100W前後、またはそれ以下になることもあります。逆に、複数パネルを組み合わせるときは、電圧や電流が上限を超えないようにしなければなりません。

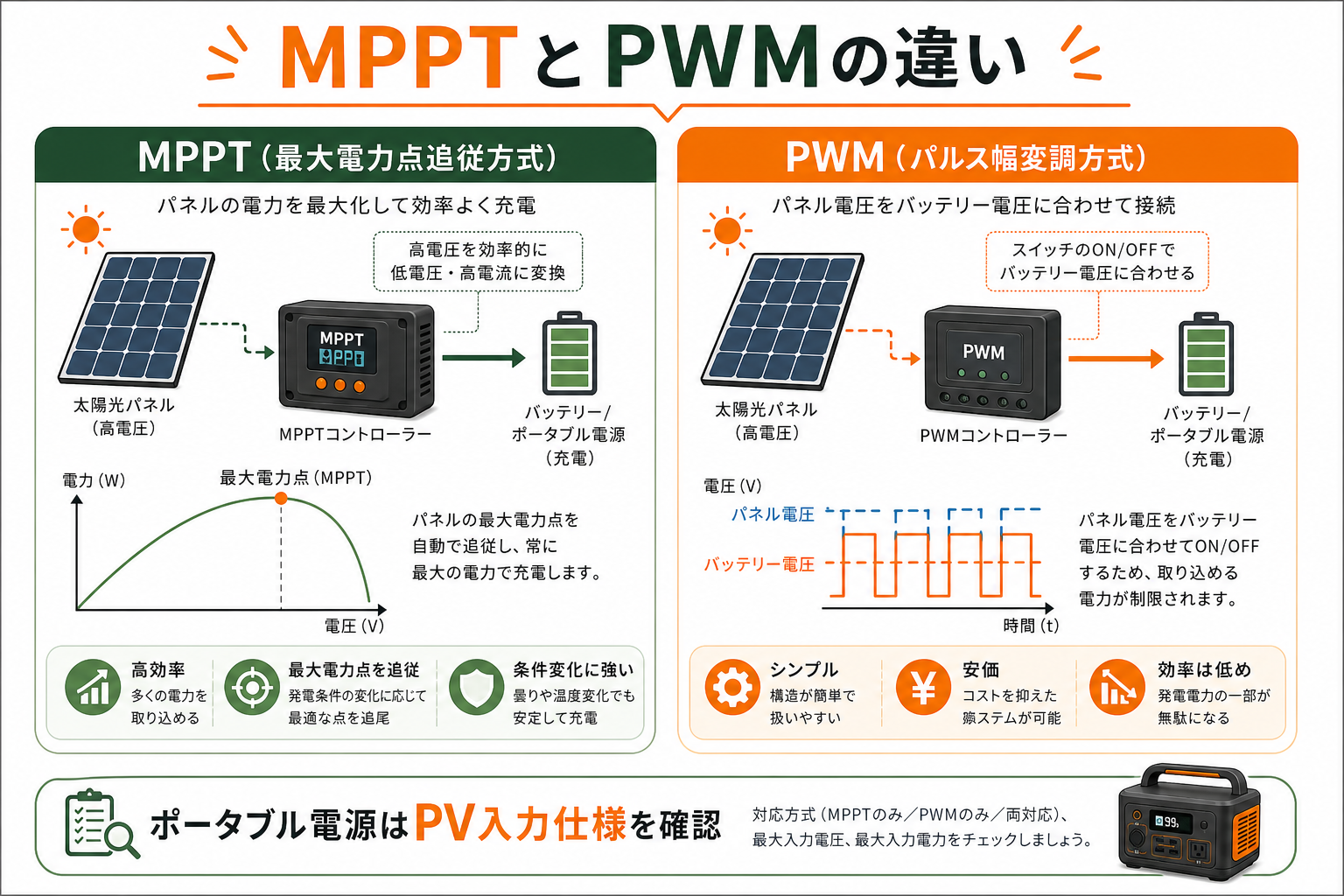

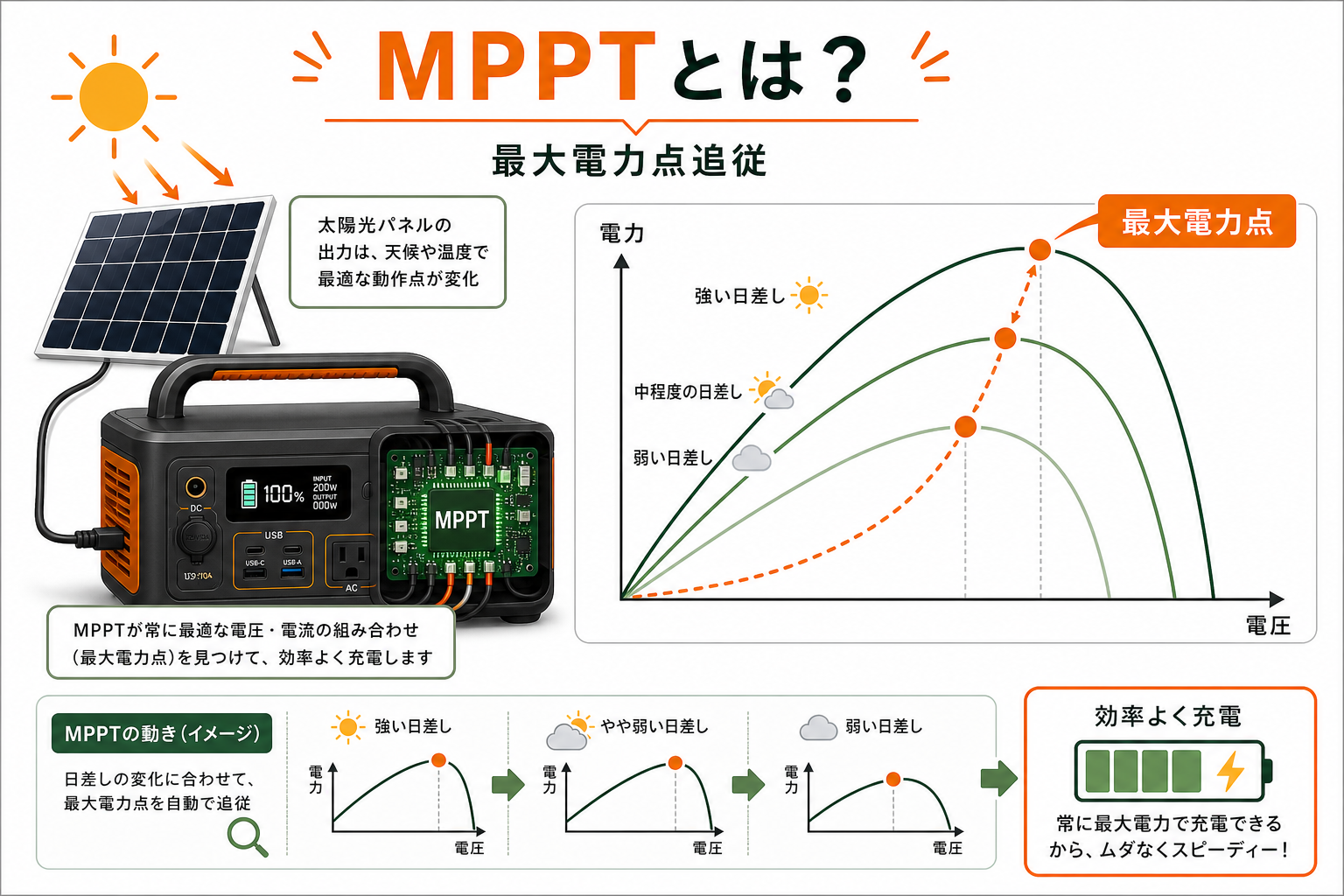

MPPTとは？最大電力点を追いかける制御方式

MPPTは「Maximum Power Point Tracking」の略で、日本語では最大電力点追従と呼ばれます。ソーラーパネルは、日射量、温度、影、角度によって、もっとも効率よく発電できる電圧と電流の組み合わせが変わります。この最も大きな電力を取り出せる点を「最大電力点」と呼びます。

MPPT方式のチャージコントローラーは、この最大電力点を探しながら、ソーラーパネルからできるだけ多くの電力を取り出すように制御します。Victron Energyの解説でも、MPPTは入力電圧を調整してソーラーアレイから最大電力を取り出し、バッテリー側に必要な電圧へ変換する方式として説明されています。

ポータブル電源にMPPTが搭載されている場合、ソーラーパネル側の電圧がバッテリー内部の電圧と完全に一致していなくても、一定の範囲内で効率よく充電しやすくなります。そのため、現在の主要なポータブル電源ではMPPT方式を採用する製品が多くなっています。

MPPTのメリットは、低照度時、気温が低い日、パネル電圧が高めの構成、複数パネルを使う構成などで出やすくなります。Renogyの解説でも、MPPTはPWMより高効率で、パネル電圧がバッテリー電圧より高い場合や、より大きなシステムで有利とされています。

PWMとは？シンプルで安価な制御方式

PWMは「Pulse Width Modulation」の略で、日本語ではパルス幅変調と呼ばれます。PWM方式のチャージコントローラーは、ソーラーパネルとバッテリーを断続的につなぎながら、充電を制御します。

Victron Energyは、PWMコントローラーを「本質的にはソーラーアレイをバッテリーへ接続するスイッチ」と説明しています。この方式では、ソーラーパネル側の電圧がバッテリー電圧付近に引き下げられるため、パネルが持つ電力を最大限取り出せない場面があります。

PWMのメリットは、構造がシンプルで比較的安価なことです。小規模な独立電源、電圧がよく合っている小さなシステム、コスト重視の構成では今でも使われています。一方で、ポータブル電源のように限られた日照時間でできるだけ多く充電したい用途では、MPPTのほうが有利になりやすいです。

ポータブル電源を選ぶ場合、ユーザーが外付けのPWMコントローラーを選ぶ場面は多くありません。多くのポータブル電源は本体内部にソーラー充電回路を持っており、その仕様に合うパネルを直接つなぐ形だからです。外付けコントローラーを勝手に挟むと、逆に正しく充電できない場合があります。

ポータブル電源では「本体内蔵MPPT」が多い

一般的な独立型ソーラーシステムでは、ソーラーパネル、チャージコントローラー、バッテリー、インバーターを別々に選ぶことがあります。この場合、MPPTコントローラーを使うかPWMコントローラーを使うかを自分で選ぶ場面があります。

一方、ポータブル電源では、バッテリー、BMS、インバーター、充電回路、表示パネルが本体にまとめられています。ソーラー充電回路も内蔵されていることが多く、ユーザーは外付けコントローラーを選ぶのではなく、本体が指定するPV入力範囲に合ったソーラーパネルを選ぶのが基本です。

そのため、ポータブル電源の製品ページで確認するべきなのは、「MPPTかPWMか」だけではありません。むしろ、次のような具体的な入力仕様が重要です。

• ソーラー入力電圧範囲：例）11〜60V
• 最大入力電流：例）15A
• 最大入力W数：例）500W
• 入力ポート：XT60、DC7909、MC4変換など
• 推奨ソーラーパネル：メーカー純正品、対応W数

純正ソーラーパネルを使う場合は、基本的に対応確認がしやすく、ケーブルやコネクタもそろえやすいのがメリットです。互換パネルを使う場合は、パネルのVoc、Vmp、Imp、Isc、コネクタ、極性を確認し、ポータブル電源側の入力範囲に収まるかを見ます。

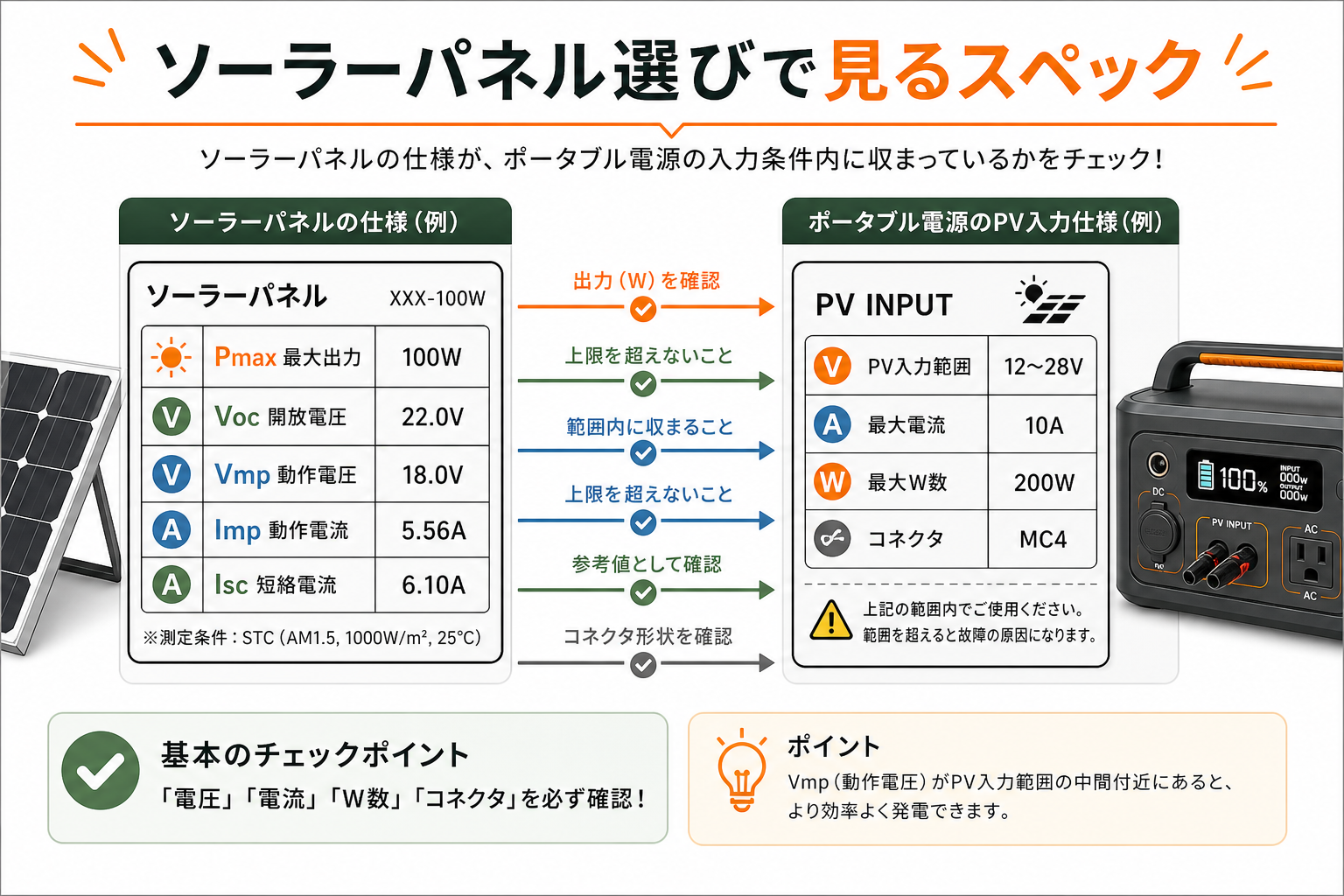

ソーラーパネル選びで見るべきスペック

ソーラーパネルの仕様表には、定格出力Wだけでなく、電圧や電流に関する項目が並びます。ポータブル電源と組み合わせるときは、特に次の項目を見ます。

たとえば100Wパネルの仕様が「Vmp 18V、Imp 5.56A、Voc 22V」だったとします。ポータブル電源のPV入力が「11〜30V、最大8A、最大120W」であれば、単体接続ならおおむね範囲に収まりそうです。一方で、同じパネルを2枚直列にするとVocは約44Vになり、30V上限を超えるため接続できません。

逆に2枚並列にすると電圧はおおむね同じで、電流が足し算されます。Impは約11.1Aになり、最大8Aの入力上限を超える可能性があります。MPPT搭載だから何でも受け入れられるわけではなく、電圧・電流・W数の上限を守る必要があります。

直列・並列接続の違い

ソーラーパネルを複数枚使う場合、直列接続と並列接続があります。どちらも発電量を増やす方法ですが、電圧と電流の増え方が異なります。

直列接続

直列接続では、パネルのプラスとマイナスをつないで電圧を高くします。たとえばVoc 22Vのパネルを2枚直列にすると、開放電圧は約44Vになります。MPPT入力が高い電圧に対応しているポータブル電源では、直列接続が使える場合があります。

ただし、電圧上限を超えると故障の原因になります。低温時にはVocが上がる傾向もあるため、上限ぴったりではなく余裕を見てください。また、一部のパネルに影がかかると全体の発電に影響しやすい点にも注意が必要です。

並列接続

並列接続では、パネルのプラス同士、マイナス同士をつないで電流を増やします。電圧はおおむね1枚分のまま、電流が足し算されます。電圧上限に余裕が少ないポータブル電源では、並列のほうが使いやすい場合があります。

ただし、最大入力電流を超える可能性があります。また、並列接続には分岐コネクタが必要になることがあり、接続ミスや極性違いにも注意が必要です。メーカーが並列接続を推奨していない場合は避けましょう。

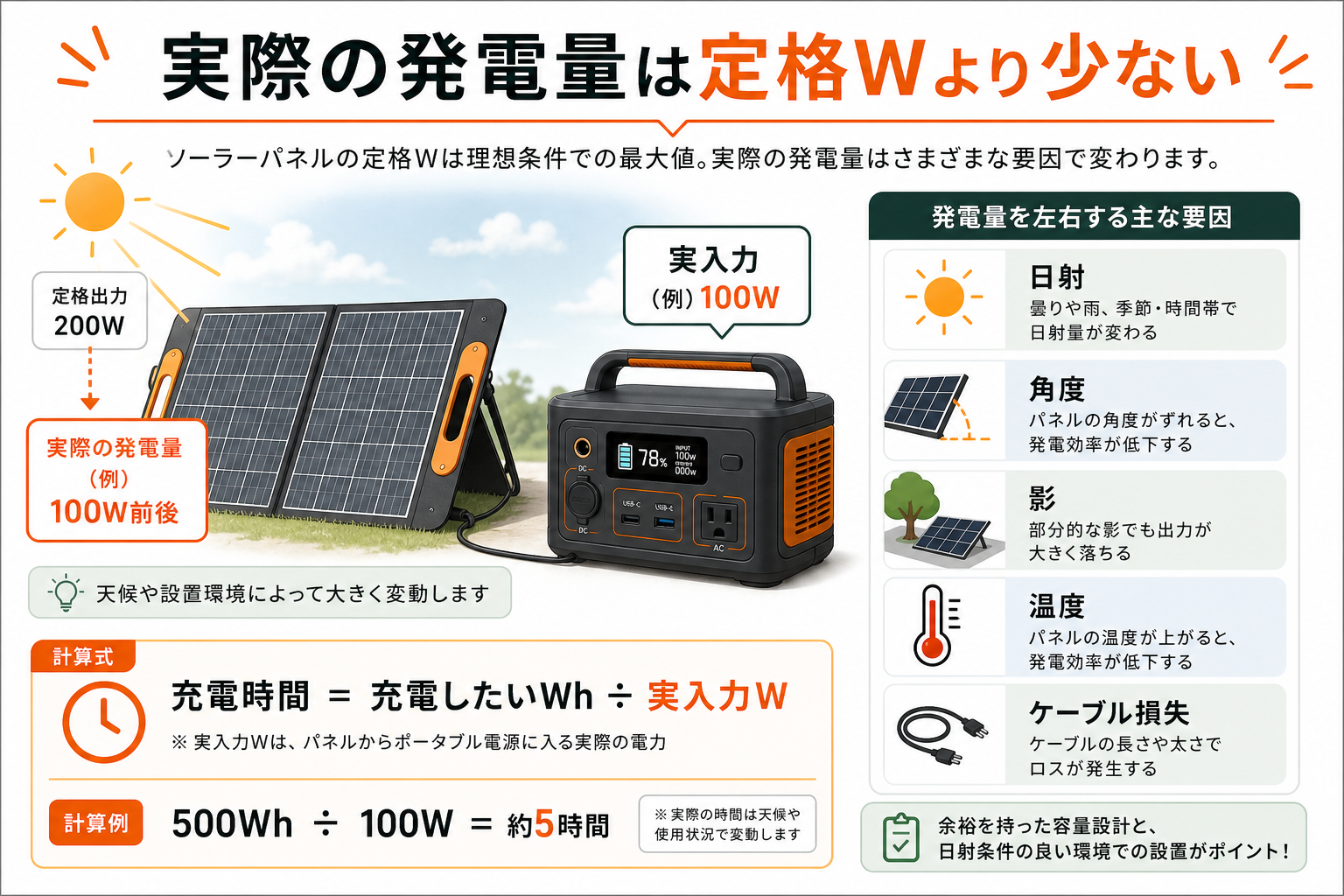

実際の発電量は定格Wより少なくなる

ソーラーパネルの「100W」「200W」という表記は、標準試験条件での定格出力です。実際の屋外では、太陽の角度、季節、雲、影、パネル温度、設置角度、汚れ、ケーブル損失などの影響で、定格どおりの発電が出ないことが普通です。

たとえば100Wパネルでも、実際の入力が40〜80W程度になることは珍しくありません。曇りや薄曇りではさらに下がります。折りたたみ式パネルは角度調整しやすい一方、風で倒れたり、少しの影で出力が落ちたりすることもあります。

ポータブル電源の充電時間を見積もるときは、次のように考えると現実に近くなります。

ただし、ポータブル電源は充電の終盤で入力を絞ることがあります。また、雲が出たり影がかかったりすると入力が大きく変動します。防災用途では、カタログ上の最短充電時間だけでなく、「晴れた日にどれくらい戻せるか」という現実的な感覚を持つことが大切です。

組み合わせでよくある失敗

パネルのW数だけ見て買う

「200Wパネルだから大丈夫」と思っても、電圧や電流がポータブル電源の入力範囲に合わなければ使えません。必ずPV入力電圧範囲、最大入力電流、最大入力W数を確認しましょう。

直列接続で電圧上限を超える

直列接続ではVocが足し算されます。2枚、3枚と増やすと、あっという間にポータブル電源の入力上限を超えることがあります。特に低温時は電圧が上がりやすい点にも注意してください。

コネクタ形状だけ合っていて安心する

MC4やDCプラグなど、物理的に接続できることと、電気的に安全に使えることは別です。変換ケーブルを使う場合も、極性、対応電流、端子形状、メーカー推奨の有無を確認しましょう。

外付けコントローラーを勝手に挟む

ポータブル電源のPV入力は、本体内蔵の充電制御回路へつながる前提で設計されています。外付けMPPT/PWMコントローラーを挟むと、入力仕様に合わず正しく充電できない場合があります。特殊な構成を組む前に、必ずメーカーへ確認してください。

まとめ：MPPT/PWMより先に、入力範囲を合わせる

MPPTは、ソーラーパネルの最大電力点を追いかけて効率よく充電する方式です。PWMはシンプルで安価な方式ですが、パネル電圧がバッテリー電圧に引き下げられやすく、条件によっては発電を十分に活かせないことがあります。ポータブル電源ではMPPT方式を採用する製品が多く、ソーラー充電を重視するならMPPT搭載は重要なポイントです。

ただし、ポータブル電源とソーラーパネルを組み合わせるときは、MPPTかPWMかだけで判断してはいけません。最優先で確認するのは、ポータブル電源側のPV入力電圧範囲、最大入力電流、最大入力W数、コネクタです。パネル側のVoc、Vmp、Imp、Iscと照合し、直列・並列接続でも上限を超えないようにしましょう。

実際の発電量は、定格Wより少なくなることが普通です。晴天、角度、季節、影、気温、ケーブル損失によって入力は大きく変わります。防災用やキャンプ用に備えるなら、購入前に仕様を確認し、購入後は晴れた日に一度テストして、実際にどれくらい充電できるかを把握しておくのがおすすめです。
